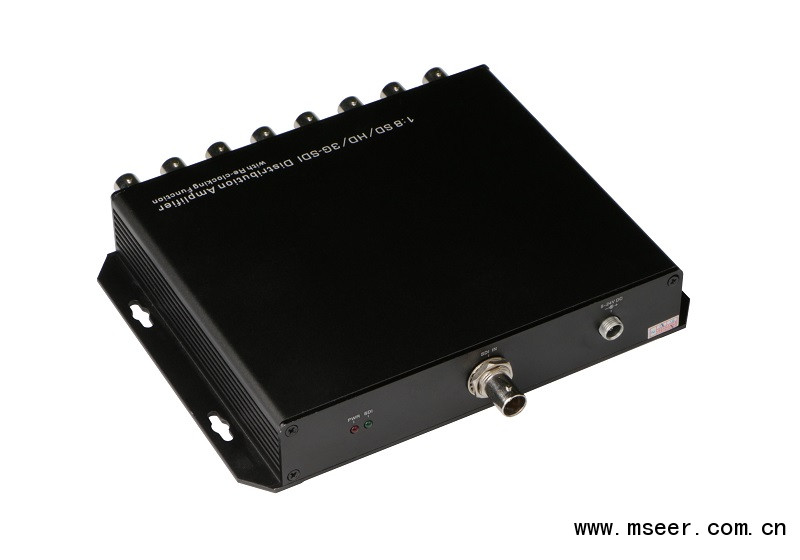

3G-SDI分配器（MS0104）
3G-SDI分配器是將1路SDI視頻信號數據同時分配給4個SDI信號的視頻信號適配放大設備。在轉換過程中，沒有任何信號損失，并將整潔、高清晰的畫面輸出在各個SDI顯示設備上。該設備完全支持多種格式(NTSC，PAL等格式)，并完美實現1080p@60Hz全高清輸出。
產品優勢
實現2到8路SDI視頻分配；
支持標清SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）視頻格式；
內置電纜均衡器Equilizer，時鐘再生電路Reclocker及電纜驅動器Cable Driver；
最大電纜長度（Belden-B1694）:SD支持400m，HD支持200m, 3G支持140m；
卓越的SDI信號抖動抑制功能，接近完美的眼圖指標；

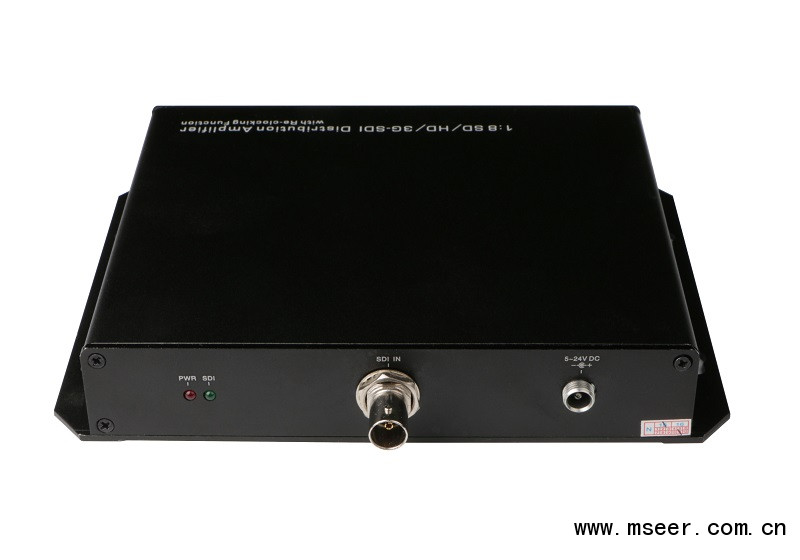

帶有電源及SDI信號格式指示，方便用戶實時監測；
內置ESD保護電路，能有效防止靜電損壞；
產品參數
輸入接口：BNC SDI
輸入信號類型：D-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
支持輸入格式：525i,576i,720p@23.98/24/25/29.97/30 /50/60,1080i@50/601080p@24/25/30,
1080p@50/59.94/60
SDI信號幅度：0.8Vp-p
SDI阻抗：75歐姆
SDI耦合類型：AC耦合
SDI信號抖動(典型值)： SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大輸入電纜長度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m
注意：上述傳輸距離對于不同規格的電纜，測試結果將出現差異

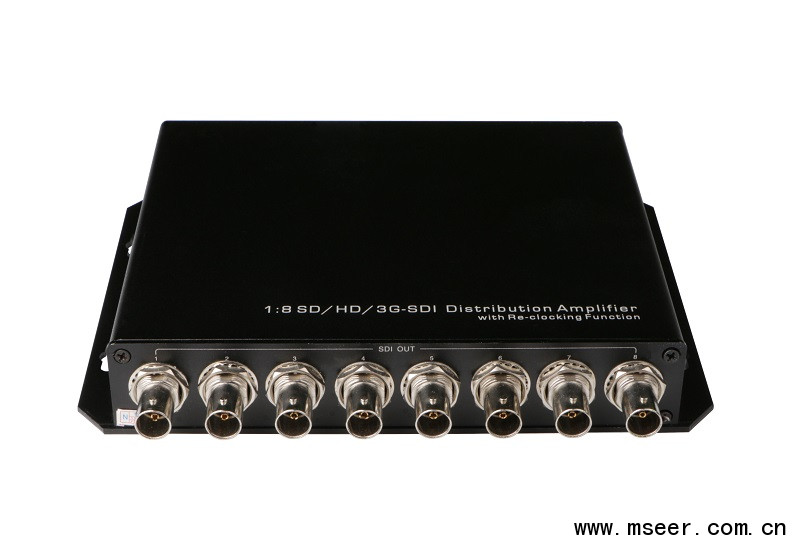

SDI輸出接口：4×BNC SDI
運行溫度：0℃~40℃/32℉~104℉
存儲溫度：-20℃~60℃/-4℉~140℉
相對濕度：20~90%RH(無凝結)
電源需求：5~24VDC
